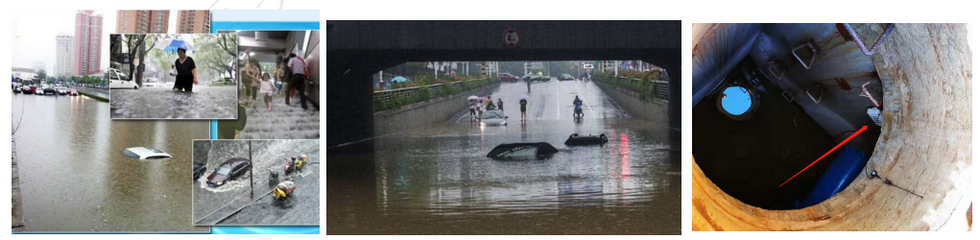

，且長時間不能及時排走，給人們的出行帶來了很大的不便
，嚴重時竟引發行人的死亡和失蹤事件……尤其是2012年7月21日北京市區內的大暴雨
，讓全國人民記憶猶新。
此現象已經引起市政、防汛、路政等政府有關部門的高度關注：一方面要積極修建并管理好排水設施，另一方面建設城市道路積水監測系統。該系統的建設極為必要
，它即可以為決策機構的領導提供道路積水的實時信息，也為市政排水調度管理機構提供支持
，還可以通過廣播
、電視等媒體為廣大老百姓提供出行指南。
- 產品介紹
- 規格參數
- 選型指南

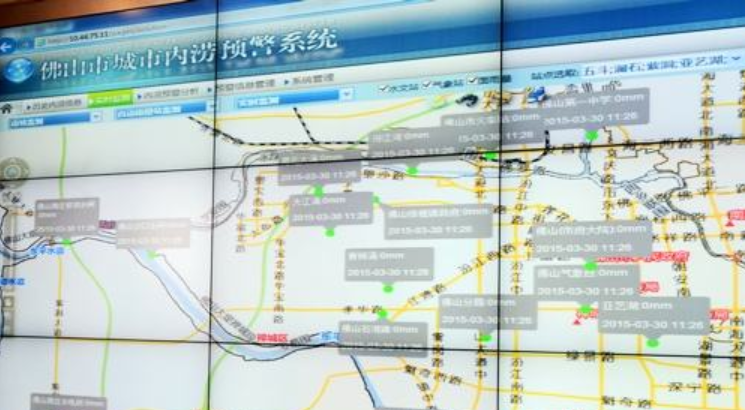

二、城市內澇監測管理系統簡介
城市內澇監測預警技術方案主要對積水點進行實時的水位，雨量、溫濕度
、現場圖像進行監測
，系統一般由中心站和遙測站組成。
遙測站主要監測各個積水點的實時信息并上傳至中心站。
中心站通過相應的軟件，接收并處理由遙測站發來的數據
，根據需要給決策者提供相應的分析報告。同時系統可通過開放平臺將數據信息分發至微信公眾賬號
，導航及氣象APP等
，充分發揮系統的社會效益，為普通市民提供精準的道路積水預警信息
。
積水點實時監測信息亦可通過現場LED進行展示
，同時結合聲光報警設備給行人和車輛提供明確的通行與否的建議信息，進一步保證了行人和車輛的安全
。
三、
產品概述
HS-IOT300一體化無線水位監測終端
是一款高性能高集成的智能低功耗產品，其是一款基于NB-iot窄帶物聯網傳輸多輸入端口的設備
，具有其獨特性
、創新性、高集成性
，該產品選用目前最新的全網通物聯網無線芯片
，該芯片是一款超緊湊、高性能
、低功耗的多頻段 NB-IoT 無線通信模塊
，支持 B1/B3/B8/B5/B20/B28 頻段，配套物聯云平臺實現遠程數據采集
、監控
、分析、巡察
、報警
、歸類、地理位置定位
、數據報表曲線下載
，手機等移動設備APP軟件實現隨時隨地監控報警等功能的產品；該款產品以微處理器為核心
，能可靠的實現數據采集和處理
，可設定下限及上限閥值等異常報警。
四 、
產品特點
1
、超低功耗設計，休眠模式下為50UA以下
（太陽能板及3.6VDC電池供電）
2 、
一體化設計 ，高度集成，現場安裝簡便
，只需要螺絲固在測點
，顛覆傳統模式需要安裝傳感器探頭、采集器
、立桿
、現場布線等的繁瑣工作。
3
、在線監測：PC端和移動端數據應用
，實時/歷史/告警數據查詢
4、遠程配置：采集頻次/發送頻次/告警上下限等參量遠程配置
，上傳間隔時間設定比較長時
，可利用設定采集間隔的時間來監控數據，MCU當監控到數據超過設定的上下限閥值時
，即使沒達到上傳時間
，設備也會主動上傳報警數據。
5
、數據通訊協議MODBUS TCP
。
6、電池供電采用3.6VDC鋰亞電池供電
，電池壽命根據采集數據的頻率周期而定
，一般可使用3-5年左右，外部電源12VDC
。
9
、加強的EMC抗干擾設計，硬件看門狗
，適合各種電磁環境惡劣的工業環境
。
10、24hX365天在線監控
，數據服務器記錄數據長達數年
。
11、開放式云平臺API接口/MODBUS-TCP接口
，與用戶工業組態系統
、定制軟件、專用平臺無縫對接
。
13
、NB-iot窄帶物聯網產品安裝位置必須有NB-iot基站信號，專用的物聯網卡
，費用低流量少
，包年使用。
五 、
產品應用及場景
城市內澇
、路面積水
、橋面積水監測、窨井
、城市隧洞
，地下車庫，機房等低洼場合
。
六 、
對比傳統的現場安裝

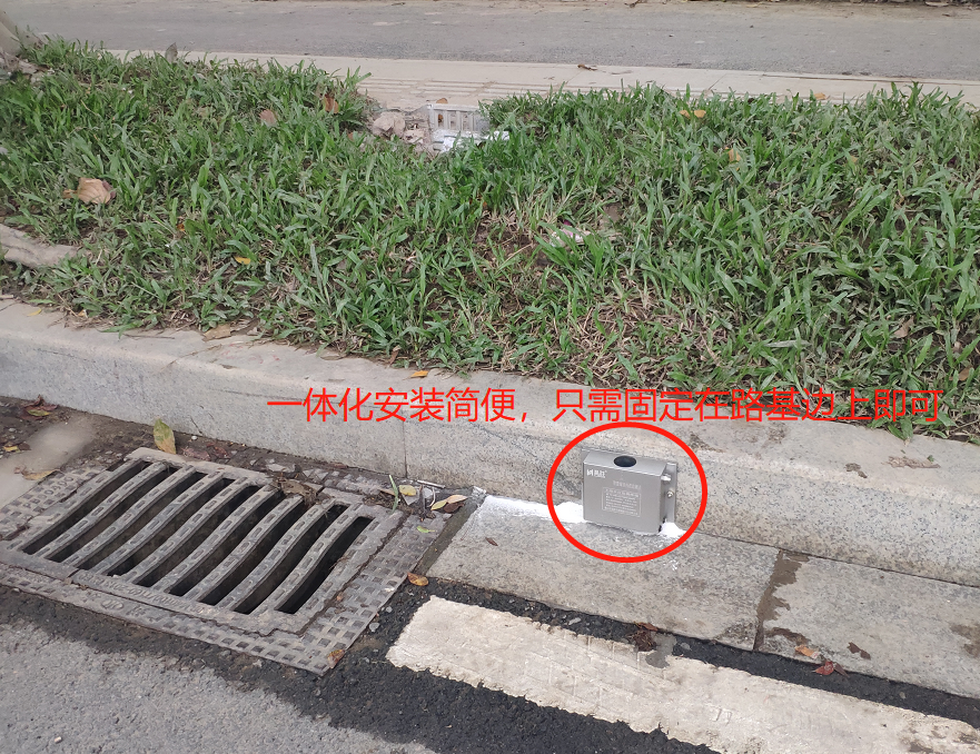

1、一體式水浸水位測點安裝方式

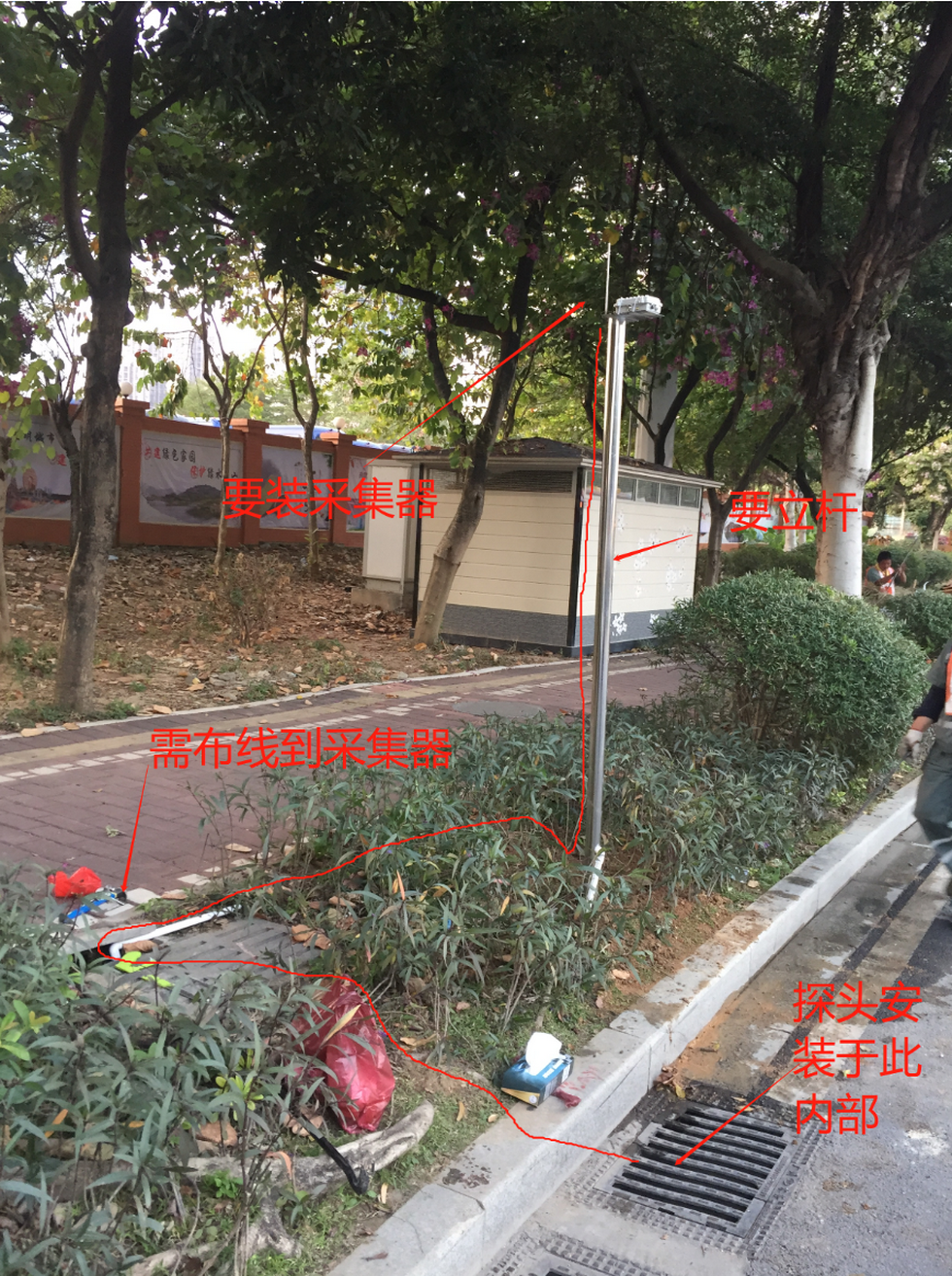

2 、傳統水位測點安裝方式
七 、

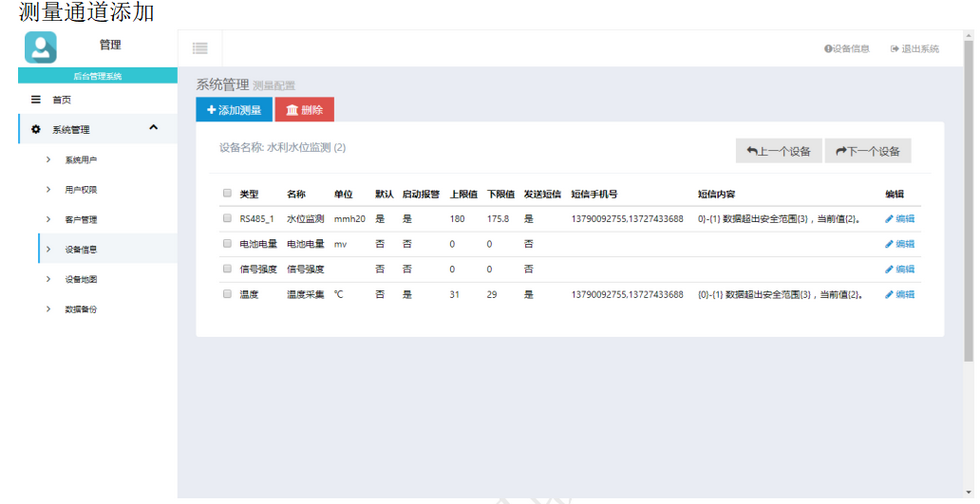

監控平臺部份功能展示

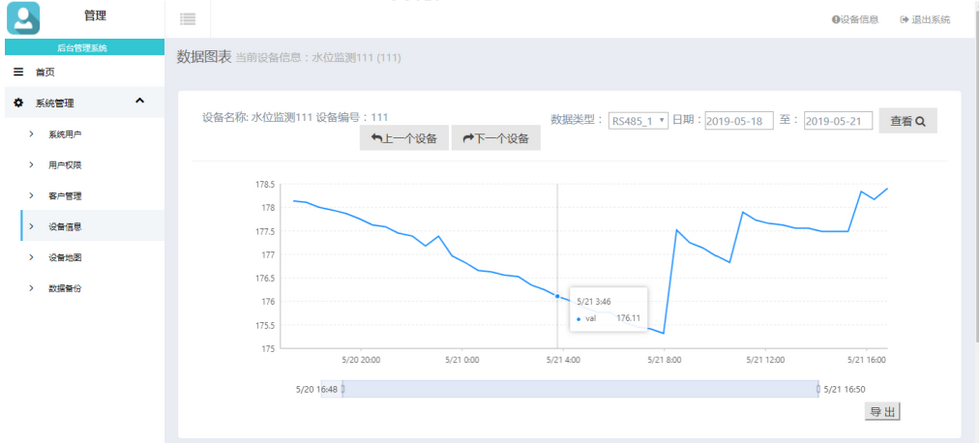

八、曲線查詢
十三 、

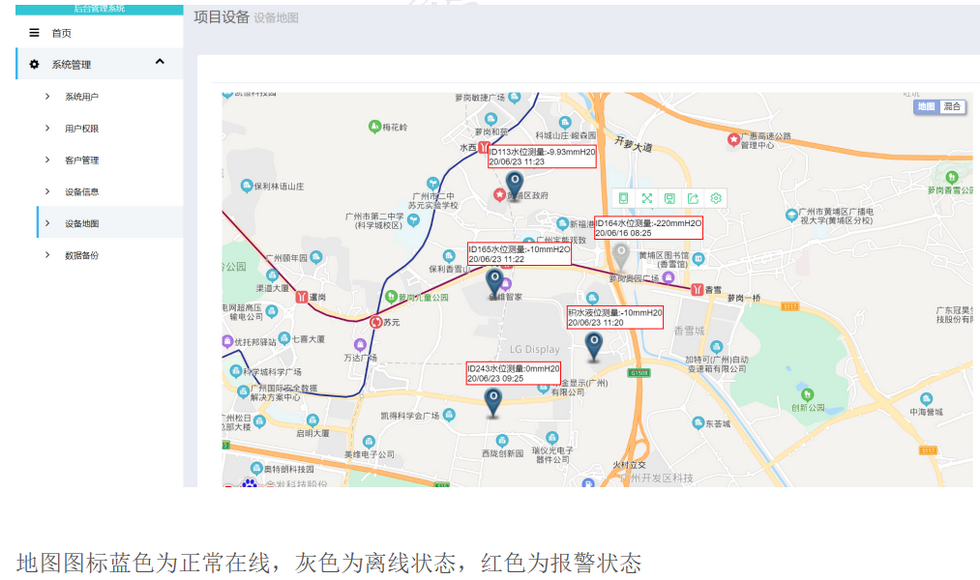

設備地圖位置顯示
九 、
設備地圖位置顯示
終端主要技術參數：
|
輸出信號
|
RS485（MODBUS-RTU）
|
|
量 程
|
0～2mH2O (液位高/深度)
|
|
介質溫度
|
0～85℃
|
|
精 度
|
±0.5%FS
|
|
量程溫度漂移
|
≤±0.05%FS℃
|
|
補償溫度
|
0~70℃
|
|
安全過載
|
150%FS
|
|
極限過載
|
200%FS
|
|
響應時間
|
5 mS(上升到90%FS)
|
|
絕緣電阻
|
大于2000MΩ (100VDC
|
|
密封等級
|
IP68
|
|
網絡制式
|
NB-IoT/TCP（B1/B3/B8/B5/B20/B28）全網通
|
|
天 線
|
內置式
|
|
設備整體浸泡水深
|
1米
|
|
預警監測間隔
|
可隨意設定，以秒為單位，出廠默認900秒（即15分鐘監測一次水位數據，如有水浸后系統會自動調回5分鐘上報一次水位高度數據）
|
|
上傳間隔
|
可隨意設定，以分鐘為單位，出廠默認為8小時一次，水浸報警后5分鐘上報一次水位高度數據
|
|
喚醒模式
|
定時、告警喚醒
|
|
配置模式
|
本地配置/遠程配置
|
|
上傳信息
|
通道數據，電池信息，網絡狀態，信號強度，報警信息等
|
|
供 電
|
3.6VDC（內部電池，36AH，約可連續工作3年）
|
|
功 耗
|
待機電流≤50uA，發送平均電流≤100mA
|
|
工作溫度
|
-20℃～70℃
|
|
存儲溫度
|
-40℃～85℃
|
|
振 動
|
≤3g/10Hz...150Hz（IEC 60068-2-6-2007）
|
|
外殼材質
|
鋁合金殼
|
|
安裝方式
|
水平安裝
|
